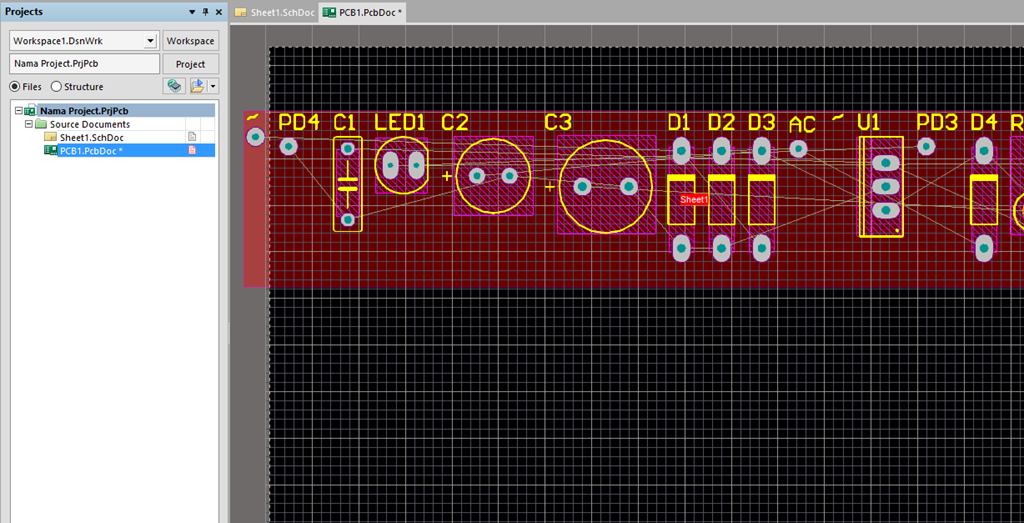

Hapus Room Defiition yang berwarna merah menutupi komponen
Susun komponen agar terlihat rapi
Setup Routing
1. Width (menentukan tebal track)
Klik Auto Route => Setup => Edit Rules di samping kiri klik Routing => Width atur Min Widh, Preferred width(yang sekarang di pakai), dan Max width
2. Clearance (menetukan jarak atar track)
Klik Electrical => Clearance => Clearance
3. Routing Layer (Menentukan layer yang dipakai)
Klik Routing Layer => Routing Layers uncheck Top Layer jika hanya mengguakan single layer

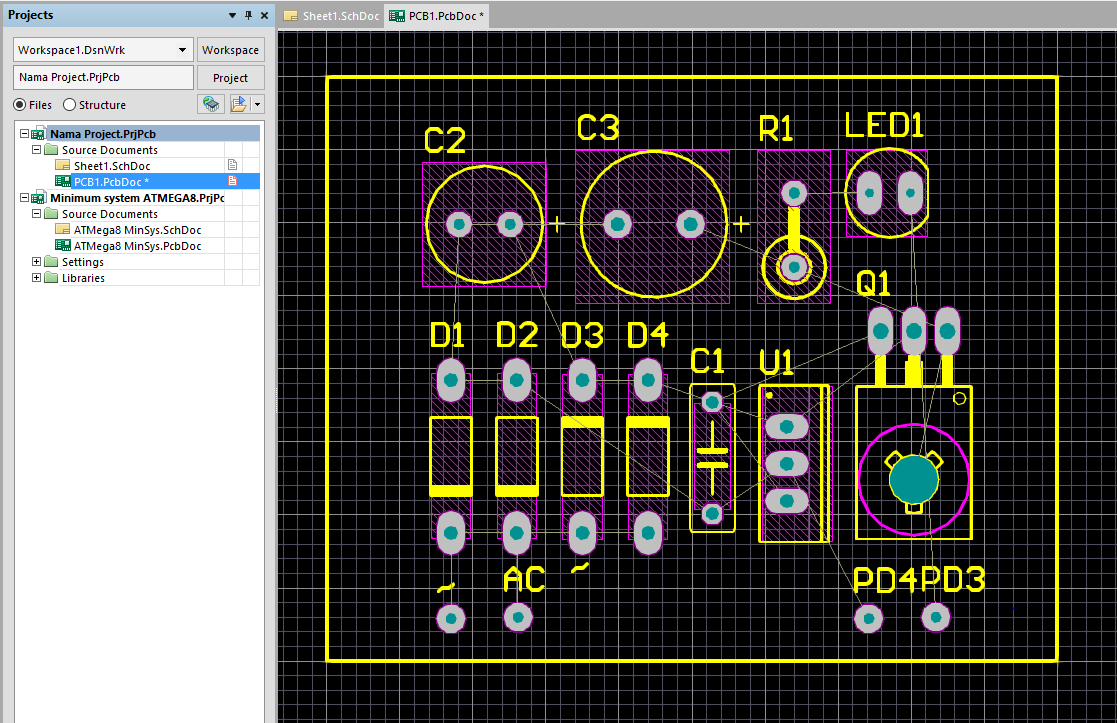

Membuat Garis Tepi
Klik Top Overlay Layer
di baris bawah klik tab Place => Line kemudian buat garis seperti gambar di bawahdan buat juga pada Bottom layer garis yang sama seperti Top Overlay
Membuat Route
Klik Bottom Layer
klik Place => Interactive Routing atau klik icon
hubugkan konponen sesuai jalur kecuali ground(GND) jangan diberi jalur sebaiknya ground menggunakan Polygon Pour
Maka hasilnya seperti ini
