Setelah semua komponen sudah ditambahkan selanjutnya menambah wire atau jalur.

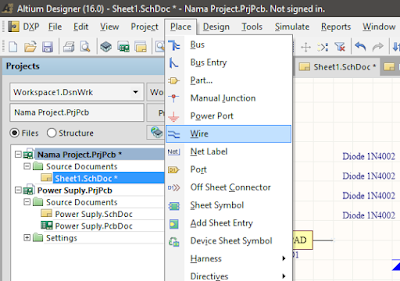

Klik Place => Wire atau icon
Hubungkan setiap komponen sesuai rangkaiannya
Selalu gunakan Power Port untuk menunjukan VCC dan GND agar mempermudah dan meminimalisir kesalahan saat pembuatan jalur PCB (Track) nantinya.
Setelah semua selesai berikutnya adalah membuat Jalur PCB-nya
Klik lik di bawah
